Banetjenesten
Qdecodersystemet
(Bemærk FAQ på undermenuen, med uddybende kommentarer og tips)
Der er langt flere muligheder med decodere og andet udstyr, så forespørg gerne, hvis du er i tvivl om decodervalg eller udstyrsvalg.
Overblik over decoderprogrammet:
Under hver vist decoder er der en lille beskrivelse af de anvendelsesmuligheder decoderen har.
Under Q. FAQ fanen, er der mere dybtgående beskrevet hvad de forskellige decodere kan i mere detaljer.
Der vil løbende komme flere decodere og tilslutningsudstyr på siden.
Nummeret foran produktnavnet, refererer til Banetjenestens prislistes produktnumre.
Sporskiftedecoder
98 - QD 111
ZA1-16N
Denne dekoder kan give et strømboost, som gør, at magnetsporskifter får en "overstrøm" til magneterne, som sikrer et sikker skifte.
Decoderen kan styre
enkle signalbilleder - ikke danske.
QD111 PRIS:349,00 kr.
Velegnet i fm. Banetjenestens MTB-MP1
Universaldecoderen
100 - QD 123
ZA1-16+
Decoderen kan ud over Z1-16N og Z1-16 også styre;
magnetsporskifter får en "overstrøm" til magneterne, som sikrer et sikker skifte.
Danske signaler
Lys og lyseffekter
Funktionsgerator
Tidskontrol
Styring af servoer
PRIS: 499,00 kr.
Velegnet i fm. Banatjenestens MTB-MP1
Universaldecoder
101 - QD 126
ZA2-16+
Decoderen er en udbygning af ZA1-16+, som ud over signaler, er med styring af motorsporskifter.
Anbefales IKKE til magnetskifter!
Endvidere:
Danske signaler
Mange forskellige lys og lyseffekter
Funktionsgerator
Tidskontrol
Styring af servoer
Styring af multiflexsignaler (Viessmann f.eks.)
PRIS:599,00 kr.
Kan bruges til bl.a. Banetjenestens MTB
MP5 og MP6 til motordrev
Minidecoder
104 - QD 031
F0-8
Europa 2
Decoderen kan styre bl.a. danske signaler samt lys og flere forskellige lyseffekter, motorer mm.
DCC- og Motorolaformat
Udstyret med stik.
PRIS:269,00 kr.
Lysdecoder
99 - QD 117
ZA1-16
Decoderen kan ud over Z1-16N også styre
Lys og flere forskellige lyseffekter
Magnetsporskifter får en "overstrøm" til magneterne, som sikrer et sikker skifte.
Enkle signalbileder - ikke danske
QD117 PRIS:449,00 kr.
Velegnet i fm. Banetjenestens MTB-MP1
Universaldecoder
102 - QD 114
ZA2-16N
Decoderen er en udbygning af ZA1-16+, som ud over signaler, er med styring af motorsporskifter.
Anbefales IKKE til magnetskifter!
Endvidere:
Simple lys og lyseffekter
PRIS:449,00 kr.
Kan bruges til bl.a. Banetjenestens MTB
MP5 og MP6 til motordrev.
Minidecoder
105 - QD 084
F0-8+
Funktionsdecoder.
DCC- og Motorolaformat.
Udstyret med stik.
PRIS:210,00 kr.
Programmeringsudstyr
Overblik over programmeringsprogrammet:
Programmeringssættet består af selve programmeringsenheden samt 2 stk decodere. Programpakkerne mærkert "Komplet" indeholder alt hvad der skal til for at starte programmeringen.
Programmeringsenhed 106 - QD 054
Indeholder kun programmeringsenheden alene med transformator og program.
PRIS:999,00 kr.
Startpakke komplet 107 - QD 092
Indeholder Programmer og 2 stk. ZA1-16+
Med dette sæt er du kørende til f.eks. at sætte 32 signallanterner i drift og selv foretage programmeringen problemfrit.
PRIS:1.499,00 kr.
Startpakke komplet 108 - QD 094
Indeholder Programmer og 2 stk. ZA2-16+
Du skal vælge ZA2-versioner, hvis de skal styre motorskifter.
Med dette sæt er du kørende til f.eks. at sætte 32 signallanterner i drift og selv foretage programmeringen problemfrit.
Styring af multiflexsignaler (Viessmann f.eks.)
PRIS:1.649,00 kr.
Base-system decodere
ZA3-decoderne er et system, hvor man kan udbygge elementer til styring direkte som moduler på decoderen.
Her ses ZA3-decoderen udstyret med et
ZA3 M4-96-E til styring af i alt 96 tilslutninger. 48 med fælles plus og 48 med fælles minus.
109 - QD 130 ZA3 - Baseenhed
599,00 kr
106 - QD 054 programmeringsenhed med QD 130 ZA3 - Base decoder og 112 - QD 132 servostyringsudbygning til 16 servoer.
Dette sæt kan styre 16 servoer.
113 - QD 131 ZA3 servomodul.
Kan styre 8 stk. servoer
PRIS: 269,00 kr.
110 - QD 133 ZA3 servomodul.
Kan styre 8 stk. servoer
PRIS: 229,00 kr.
112 - QD 132 ZA3 servomodul.
Kan styre 16 stk. servoer
PRIS: 379,00 kr.
111 - QD 134 ZA3 servomodul.
Kan styre 16 stk. servoer
PRIS: 299,00 kr.
113a - QD 135 - ZA3 switchmodul 16.
Kan styre 16 stk. switche
PRIS:239,00 kr.
ZA3 M4-96-E og ZA3 M4-96-D
Udbygning til styring af
48 enheder med fælles plus samt
48 enheder med fælles minus.
Dvs. at der kan styres 96 enheder tilsammen.
Fuld multiplexstyring.
E-versionen er med tulipanstikbase (til venstre)
D-versionen er med stiktilslutningsbase (til højre) - ikke lagerført.
PRIS: 379,00 kr.
Forskellige øvrige dele.
QD080 til ZA1 og ZA2:

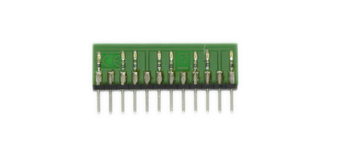

QD080
Testenhed (debugger) til at teste programmeringen gennem dioder for hver udgang.
Der skal bruges 2 stk. for at have begge sider på decoderen for at se alle signalbilleder på en gang.
Fås som enhed til Z1/ZA1 og Z1/ZA2
PRIS:79,00 kr.

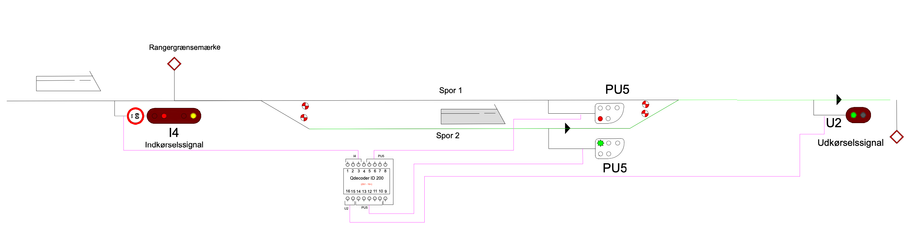

Et eksempel på et layout med I4, 2 x PU5 og U2, som styres ef én ZA1-16+
